لماذا أصبح الفاف العصري جوردون الذي لا يمكن الاستغناء عنه في الصناعة؟

مقدمة إلى اللفافات التناولية

في النظام البيئي الواسع للتصنيع الصناعي، تعمل بعض الآلات بهدوء على الهامش، بعيدًا عن دائرة الضوء. غالبًا ما تهيمن آلات البثق، والمفاعلات، والأنوال، والمكابس على الاهتمام، ولكن بدون معدات نهائية ذات أهمية متساوية، فإن أنظمة الإنتاج بأكملها سوف تتعثر. ومن بين هؤلاء الأبطال المجهولين تناول اللفاف تبرز باعتبارها واحدة من الأكثر حيوية.

في جوهرها، أ تناول اللفاف ينفذ مهمة بسيطة مخادعة تتمثل في لف خيوط أو صفائح أو خيوط متواصلة من المواد على بكرة أو بكرة أو قلب. سواء كانت المادة عبارة عن فيلم بوليمر دقيق، أو سلك فولاذي قوي، أو خيوط نسيجية صناعية، أو ورقة طويلة من الورق المطلي، فإن آلة اللف تضمن جمعها بشكل أنيق ومضغوط ومتسق. يعد هذا التحويل للتدفق الخطي إلى لفة مستقرة أمرًا ضروريًا للتخزين والنقل وجميع عمليات المعالجة اللاحقة.

إن مفهوم اللف متأصل بعمق في تاريخ البشرية. استخدم صانعو الحبال والنساجون القدماء أذرع يدوية بدائية وبكرات خشبية لجمع الخيوط أو الحبال. ومع ذلك، مع تسارع التصنيع، أصبحت الحاجة إلى تكنولوجيا تعبئة دقيقة ومؤتمتة وعالية السرعة ملحة. الحديث تناول اللفاف ، مع أنظمة التحكم في التوتر، ومحركات الدفع المتقدمة، ووظائف تبادل اللفات الآلية، تمثل تتويجًا لقرون من الابتكار.

في العديد من الصناعات، تناول اللفاف هي نقطة التفتيش النهائية في خط الإنتاج المستمر. بدونها، يمكن أن تؤدي العيوب مثل الأسطوانات الراكدة، أو النوى المكسرة، أو البكرات المتشابكة إلى إضعاف دفعات كاملة من الإنتاج. وسوف تتضاعف فترات التوقف عن العمل، وقد تتصاعد نفايات المواد إلى مستويات غير مقبولة. يتعمق هذا التقرير في عالم آلات اللفاف: تصنيفها وتصميمها وتطبيقاتها ومزاياها واتجاهاتها المستقبلية.

أنواع اللفافات الملتقطة

التصنيف حسب آلية القيادة

اللفافات السطحية مدفوعة
تطبق هذه اللفافات قوة دورانية عبر أسطوانة أو بكرة ملامسة للسطح والتي تحرك الطبقة الخارجية من لفة اللف. يتم استخدامها على نطاق واسع للمواد القوية مثل الورق والأفلام والرقائق والأقمشة. تكمن قوتهم الكبرى في إنشاء لفات مدمجة وعالية الكثافة مع تجانس ممتاز. ومع ذلك، فإن الضغط السطحي المفرط يمكن أن يؤدي في بعض الأحيان إلى تشويه النوى الهشة.

مركز يحركها اللفافات
بدلاً من الاتصال الخارجي، تقوم هذه اللفافات بتطبيق عزم الدوران مباشرة على القلب أو الشجرة نفسها. وهذا يسمح بالتحكم الدقيق للغاية في شد اللف، مما يجعلها لا غنى عنها للمواد الحساسة مثل الأغشية البلاستيكية الرقيقة، أو الأسلاك الدقيقة، أو الألياف المتخصصة. وينشأ التحدي الفني مع زيادة قطر اللفة - حيث تعد التعديلات المستمرة ضرورية للحفاظ على عزم الدوران والتوتر المستقرين.

اللفافات مدفوعة المغزل
هناك نوع مختلف من المحرك المركزي، حيث تقوم اللفافات التي يحركها المغزل بتدوير المغزل أو المكوك مباشرة. لقد تم تصميمها خصيصًا للخيوط والخيوط واللفائف ذات القطر الصغير حيث تكون الدقة والاكتناز أمرًا بالغ الأهمية.

التصنيف حسب طريقة اللف

اللفافات الأوتوماتيكية
تعمل آلات اللف الآلية بالكامل على دمج أجهزة الاستشعار وأنظمة التحكم التي تدير كل وظيفة، بدءًا من التحميل الأساسي والقطع وحتى خلع العبوات ووضع العلامات على اللفة. إنها تتيح إنتاجًا مستمرًا حقيقيًا وهي قياسية في المنشآت عالية الإنتاج.

اللفافات اليدوية
تعتمد هذه بشكل كبير على مشاركة المشغل في تحميل التخزين المؤقت، وتعديل التوتر، وإزالة اللفة. على الرغم من أنها أقل كفاءة، إلا أنها ذات قيمة في البيئات منخفضة الحجم أو المخصصة أو المختبرية حيث تكون المرونة أكثر أهمية من السرعة.

اللفافات المتخصصة

اللفافات التوتر المستمر
مزودة بحلقات تغذية مرتدة متقدمة، تحافظ على التوتر المستمر بغض النظر عن السرعة أو قطر اللفة. إنها ضرورية لمنع التمدد أو الكسر في المواد الحساسة مثل الأفلام والألياف الضوئية والشرائح المتخصصة.

اللفافات التوتر المتغير
هنا، يتم ضبط التوتر عمدًا طوال عملية اللف. وهذا يلائم المواد التي تتطلب معالجة أكثر لطفًا عند بدء التشغيل ولكن يمكنها تحمل قوى أعلى مع نمو اللفة.

اللفافات ترافيرس
ومن خلال تحريك الجديلة بشكل جانبي أثناء التفافها، تضمن أنظمة الاجتياز وضع طبقات متساوية عبر القلب. يعد هذا أمرًا مهمًا بشكل خاص بالنسبة لمنتجات الأسلاك والكابلات والخيوط، حيث قد يؤدي وضع طبقات غير مناسبة إلى حدوث تشابك كارثي.

المكونات الرئيسية لآلة اللفاف

كل تناول اللفاف هو نظام من المكونات المترابطة المصممة لتحقيق أداء دقيق.

• لف المغزل أو الشجرة : العمود الأساسي الذي يدعم اللفة. يجب أن يوازن بين القوة والخفة مع مقاومة التشوه تحت الحمل.
• نظام التحكم في التوتر : نظام فرعي مهم، غالبًا ما يشتمل على خلايا الحمل، أو بكرات راقصة، أو دوائر ردود فعل إلكترونية. والغرض منه هو الحفاظ على شد الملف بشكل دقيق، مما يمنع التراخي أو التمدد الزائد.
• نظام ترافيرس : يوجه الخصلة بشكل جانبي لإنتاج طبقات منظمة. تستخدم الأنظمة الحديثة محركات مؤازرة متزامنة إلكترونيًا لضمان الدقة على مستوى الميكرومتر.
• محرك الأقراص : توفر المحركات عالية الكفاءة، والتي غالبًا ما تقترن بمحركات متغيرة التردد (VFDs)، عزم دوران وسرعة يمكن التحكم فيهما.
• لوحة التحكم : واجهة المشغل، بدءًا من المقابض البسيطة وحتى أنظمة PLC التي تعمل باللمس والتي تخزن "وصفات" ملفات متعددة.
• ميزات السلامة : تعمل أجهزة التوقف في حالات الطوارئ والتعشيق وأجهزة استشعار الكسر على منع وقوع الحوادث وحماية المشغلين من الأجزاء المتحركة عالية السرعة.

تطبيقات اللفافات الملتقطة

عالمية اللف تجعل تناول اللفاف التكنولوجيا التي لا غنى عنها في مختلف الصناعات.

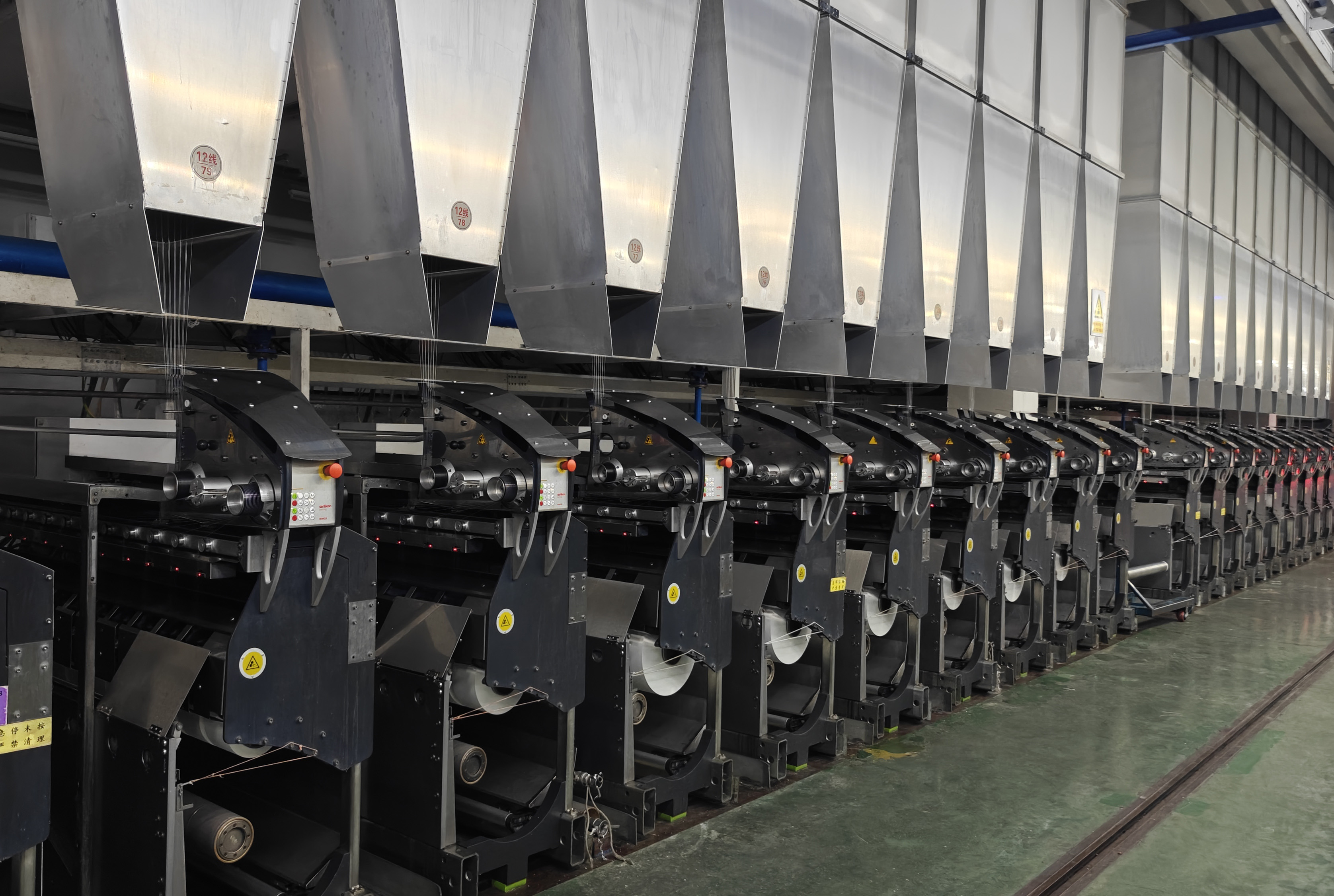

صناعة النسيج

في إنتاج الألياف، تقوم اللفافات بتجميع الخيوط الأحادية المبثوقة حديثًا أو الحزم المتعددة الشعيرات على البكرات. يضمن التوتر المناسب استمرار العمليات النهائية - مثل النسيج والحياكة والصباغة - دون كسر الخيوط.

صناعة الأسلاك والكابلات

بعد السحب أو البثق العازل، يجب لف الأسلاك والكابلات في بكرات أو براميل. ال تناول اللفاف لا يمنع التشابك فحسب، بل يضمن أيضًا بقاء البكرات الثقيلة ثابتة للشحن.

صناعة البلاستيك والسينما

بالنسبة للألواح البلاستيكية، وأفلام التغليف، والصفائح، ترتبط جودة اللف بشكل مباشر بالجودة البصرية والوظيفية. قد تؤدي التجاعيد أو اللفات غير المستوية إلى جعل عمليات الإنتاج بأكملها غير قابلة للاستخدام. وهنا، تهيمن أنظمة التوتر المتطورة والأنظمة السطحية.

صناعة الورق وتحويله

تنتهي مكابس الطباعة وآلات الطلاء وخطوط التصفيح جميعها بلفافات تجمع الأوراق في لفات رئيسية. يعد التوتر المستمر أمرًا ضروريًا لضمان البكرات التي يمكن فكها لاحقًا للقطع أو التحويل.

صناعات أخرى

بدءًا من الأقمشة الطبية غير المنسوجة وأغشية الترشيح إلى الألياف الزجاجية للعزل وألياف الكربون للمواد المركبة، فإن تناول اللفاف يتيح بهدوء عدد لا يحصى من المنتجات الحديثة.

الجدول 1: مقارنة تناول اللفاف أنواع

فوائد استخدام اللفافات الملتقطة

التكامل تناول اللفاف توفر الأنظمة في التصنيع الحديث فوائد تشغيلية واقتصادية كبيرة.

• تحسين الكفاءة : تحافظ اللفافات الآلية على تدفق الإنتاج بشكل مستمر وبسرعة عالية.
• جودة متسقة : تعمل الضوابط الدقيقة على القضاء على التباين في كثافة اللفة وهيكلها.
• تقليل النفايات : انخفاض عدد اللفات المعيبة يعني انخفاض فقدان المواد وتوفير التكاليف.
• تعزيز السلامة : الخلع والحراسة الآلية تقلل من تعرض العامل للمخاطر.
• التكامل الآلي : ترتبط اللفافات بسلاسة مع ماكينات المنبع والمصب، مما يتيح خطوط إنتاج متزامنة بالكامل.

الجدول 2: تناول اللفاف في الصناعات المختلفة

العوامل التي يجب مراعاتها عند اختيار آلة اللفاف

عند الاستثمار في أ تناول اللفاف ، يجب على الشركات المصنعة تقييم عوامل متعددة:

• خصائص المواد : العرض والسمك والقوة والمرونة هي التي تحدد تصميم اللفاف.
• سرعة اللف : تتطلب الخطوط عالية السرعة حلولاً آلية؛ قد تقبل الوظائف الصغيرة الإعدادات اليدوية.
• حساسية التوتر : تتطلب الأفلام والألياف تحكمًا متقدمًا في التوتر؛ الأسلاك تتسامح مع أنظمة أبسط.
• مستوى الأتمتة : التوازن الصحيح بين التكلفة والكفاءة.
• المساحة والميزانية : يجب مراعاة البصمة المادية وتكاليف التشغيل طويلة المدى.

الصيانة واستكشاف الأخطاء وإصلاحها

مهام الصيانة الوقائية

• قم بتشحيم المحامل والسلاسل والتروس بانتظام.
• تنظيف الغبار والبقايا من المغازل والبكرات.
• فحص الأحزمة والمحركات وأجهزة الاستشعار للتأكد من عدم تآكلها.

المشاكل والحلول المشتركة

• التوتر غير المتناسق : تحقق من خلايا التحميل أو الأذرع الراقصة أو أدوات التحكم في المحرك.
• تشكيل رول ضعيف : اضبط نظام الاجتياز أو تحقق من وجود مشكلات في التشحيم.
• الاهتزاز المفرط : قم بموازنة اللفة واستبدل المحامل البالية.
• ارتفاع درجة حرارة المحرك : التأكد من سلامة أنظمة التبريد وعدم زيادة الأحمال.

الابتكارات في تكنولوجيا اللفاف

الجيل القادم من تناول اللفاف يتم تشكيل الأنظمة من خلال التحول الرقمي وضرورات الاستدامة.

• أنظمة الأتمتة و PLC : تعمل أدوات التحكم القابلة للبرمجة بالكامل على تمكين التصنيع "إطفاء الأنوار".
• أجهزة الاستشعار المتقدمة : توفر أجهزة استشعار الليزر والموجات فوق الصوتية قطر اللفة في الوقت الحقيقي وردود الفعل على التوتر.
• تحليلات البيانات وإنترنت الأشياء : تنقل اللفافات البيانات للصيانة التنبؤية، وتتبع مؤشرات الأداء الرئيسية، وتحسين العملية.
• كفاءة الطاقة : تعمل المحركات الجديدة والمواد خفيفة الوزن على تقليل استخدام الطاقة، بما يتماشى مع أهداف التصنيع الخضراء العالمية.

الاستنتاج

ال تناول اللفاف قد يبدو الأمر وكأنه قطعة متواضعة من الآلات، لكنه في الواقع هو الحارس الذي لا غنى عنه لاستمرارية الإنتاج. ويمتد دورها من قطاع النسيج إلى إنتاج الكابلات، ومن البلاستيك إلى الورق، ومن الأقمشة غير المنسوجة إلى المواد المركبة. وبدون ذلك، فإن التصنيع الحديث سيواجه المزيد من الهدر، والمزيد من عدم الكفاءة، وتعريض جودة المنتج للخطر.

مع سعي الصناعات إلى الأتمتة والرقمنة والاستدامة، فإن تناول اللفاف يتطور إلى نظام ذكي ومترابط. وهي مجهزة بأجهزة استشعار وتحليلات البيانات والتعامل الآلي، مما يضمن الدقة ويقلل التدخل البشري ويؤمن ظروف عمل أكثر أمانًا.

أكثر بكثير من مجرد ملحق ميكانيكي، فإن تناول اللفاف يجسد مبادئ التصنيع الحديث: الكفاءة والاتساق والسلامة والتحسين المستمر. وسيتم تحديد مستقبلها من خلال ضوابط أكثر ذكاءً، واستخدام طاقة أكثر مراعاة للبيئة، وتكاملًا أكثر إحكامًا في النظم البيئية للإنتاج الرقمي - مما يضمن بقاءها حجر الزاوية في التقدم الصناعي لعقود قادمة.
