خلاط الذوبان الديناميكي: مبدأ العمل والأنواع ودليل الاختيار

أ خلاط ذوبان ديناميكي هو الحل الأكثر فعالية لتحقيق مزيج متجانس من ذوبان البوليمر في خطوط غزل الألياف الكيماوية ومعالجة البلاستيك. على عكس البدائل الثابتة، فهو يستخدم عنصرًا دوارًا يعمل بمحرك لقص الذوبان وتوزيعه بشكل فعال، مما يؤدي إلى توصيله توحيد خلط فائق حتى في فروق اللزوجة العالية . بالنسبة للمصنعين الذين يقومون بدمج الأصبغة الرئيسية مباشرة في عملية العصر، فإن ذلك يلغي الحاجة إلى التركيب المسبق ويتيح إمكانية استخدام الألوان أو الجرعات الإضافية في الوقت الحقيقي مع نتائج متسقة عبر كل موضع للمغزل.

تتناول هذه المقالة كيفية عمل خلاط الذوبان الديناميكي، ومواصفاته الفنية، وكيفية مقارنته بالخلاطات الثابتة، والتطبيقات التي يخدمها، وكيفية تحديد التكوين المناسب لمتطلبات الإنتاج الخاصة بك.

ما هو خلاط الذوبان الديناميكي وكيف يعمل؟

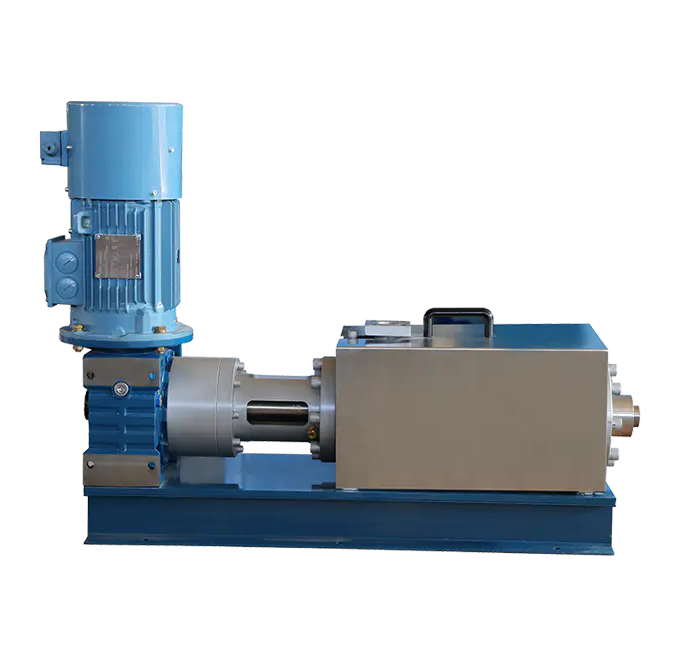

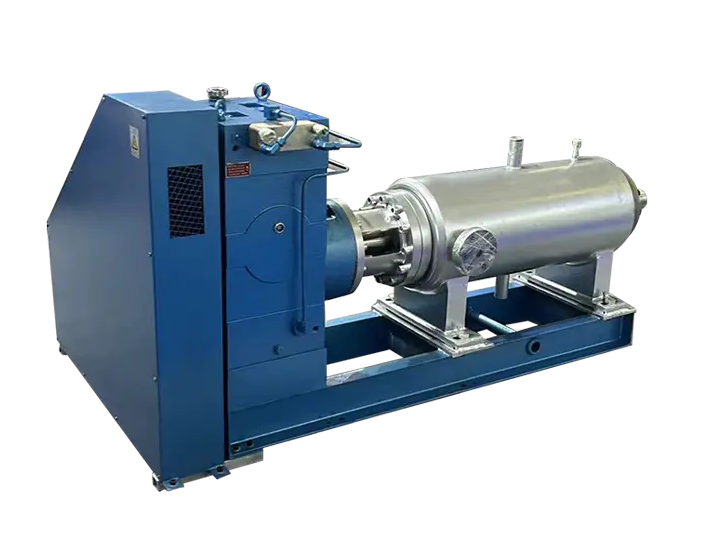

أ dynamic melt mixer is a powered inline mixing device installed directly within the polymer melt flow path — typically between the extruder and the spinning pump. It consists of a heated chamber housing a rotating mixing rotor driven by an external motor. As the melt passes through, the rotor generates repeated shear, elongation, and distributive flow patterns that break up concentration gradients and create a molecularly uniform blend.

يعتمد مبدأ العمل الأساسي على ثلاث آليات متزامنة:

• الخلط التوزيعي — يقوم الدوار بتقسيم وإعادة تجميع تيارات الذوبان لنشر جزيئات المواد المضافة أو الأصبغة الرئيسية بالتساوي عبر المقطع العرضي.
• خلط مشتت — تقوم قوى القص العالية عند الفجوة بين الجزء الدوار والجزء الثابت بتكسير تكتلات الصبغة أو الإضافات الوظيفية إلى تشتتات دقيقة وثابتة.
• التجانس الحراري — يمنع التدفق النشط التقسيم الطبقي الحراري، مما يضمن دخول درجة حرارة ذوبان موحدة إلى كل موضع دوران.

يمكن التحكم في سرعة الدوران بشكل مستقل (عادة ما يصل إلى 50 دورة/دقيقة)، مما يسمح للمشغلين بضبط كثافة الخلط دون تغيير إعدادات الطارد أو مضخة القياس. يعد هذا التحكم المنفصل ميزة حاسمة في خطوط الغزل المباشرة حيث يجب أن تظل إنتاجية الذوبان ثابتة.

المواصفات الفنية وخيارات التكوين

تتوفر خلاطات الذوبان الديناميكية عبر مجموعة واسعة من الأحجام وتصنيفات الضغط لتتناسب مع مقاييس الإنتاج المختلفة. يلخص الجدول التالي معلمات التكوين القياسية:

تعد النماذج ذات القطر الأوسع (250-300 مم) مناسبة لخطوط POY أو FDY واسعة النطاق التي تعالج عشرات الأطنان يوميًا، في حين تُستخدم الوحدات المدمجة مقاس 25-50 مم بشكل شائع في آلات الغزل التجريبية أو إعدادات البحث والتطوير الخاصة بالألياف. يجب أن تتوافق تقييمات الضغط مع ضغط مدخل مضخة الغزل في اتجاه مجرى النهر — يعد تقليل حجم هذه المعلمة مصدرًا شائعًا لتدهور الختم والتوقف غير المخطط له.

خلاط الذوبان الديناميكي مقابل الثابت: الاختلافات الرئيسية

يتم استخدام كل من الخلاطات الديناميكية والثابتة في خطوط صهر البوليمر، ولكنها تخدم احتياجات مختلفة. يساعد فهم التمييز المهندسين على تجنب التقليل من مواصفات المعدات اللازمة لمهام إضافة الأصبغة الرئيسية.

في تطبيقات الغزل المباشر حيث يجب مزج مركز الأصبغة الرئيسية (عادة بجرعة تتراوح بين 2-5% من تيار البوليمر الرئيسي) في ذوبان PET أو PA عالي اللزوجة، لا يمكن للخلاط الثابت وحده أن يحقق بشكل موثوق انحراف اللون ΔE أقل من 0.5 الذي تتطلبه الأقمشة ذات الصبغة الحرجة . يقوم خلاط الذوبان الديناميكي بإغلاق هذه الفجوة عن طريق توليد قص كافٍ بغض النظر عن تقلبات الإنتاجية.

التطبيقات الأساسية في معالجة الألياف الكيماوية والبلاستيك

إن خلاط الذوبان الديناميكي عبارة عن قطعة متعددة الاستخدامات من المعدات المستخدمة عبر سياقات معالجة بوليمر متعددة. تطبيقه الأكثر تطلبًا وعالي القيمة هو الغزل المباشر المصهور مع إضافة الأصبغة الرئيسية المضمنة، ولكنه يخدم أيضًا استخدامات صناعية أوسع.

تذوب الغزل المباشر مع إضافة ماستر

في هذا الإعداد، يقوم جهاز بثق ذو تيار جانبي بإذابة اللون أو الصبغة الرئيسية الوظيفية وحقنها في أنبوب الصهر الرئيسي PET أو PA أو PP. يقوم الخلاط الديناميكي بعد ذلك بتجانس التيار المدمج قبل أن يصل إلى شعاع الغزل. يؤدي هذا إلى التخلص من صبغ الرقائق أو الرقائق المخلوطة مسبقًا، مما يقلل من تعقيد مخزون المواد الخام ويتيح التغيير السريع للألوان - وهي ميزة مهمة عند إنتاج كميات قصيرة من الخيوط المتخصصة.

خطوط انتاج ل خيوط خيوط FDY، POY، وHOY الجميع يستفيد من هذا النهج. يعتمد أداء الألوان المتسق عبر جميع المغازل في الحزمة متعددة المواضع بشكل كامل على قدرة الخلاط على الحفاظ على تركيز موحد من أول حزمة للمغازل إلى آخر حزمة.

إنتاج الألياف الوظيفية

يتم دمج الإضافات الوظيفية مثل مثبطات اللهب، ومثبتات الأشعة فوق البنفسجية، والعوامل المضادة للبكتيريا، والحشوات الممتصة للأشعة تحت الحمراء بشكل متزايد في مرحلة الغزل بدلاً من خطوة التركيب المنفصلة. هذه في كثير من الأحيان اختلافات كبيرة في اللزوجة والكثافة عن البوليمر الأساسي ‎مما يجعل الخلط النشط ضروريًا. يضمن خلاط الذوبان الديناميكي أن يفي التشتت الإضافي بالحد المطلوب لأداء وظيفي متسق - على سبيل المثال، التوزيع الموحد لـ TiO2 للتحكم في لمعان الألياف أو التحميل المتسق للعامل المضاد للميكروبات للمنسوجات الطبية.

بثق الفيلم ومعالجة الحبر

بالإضافة إلى غزل الألياف، يتم استخدام خلاطات الذوبان الديناميكية في خطوط الأفلام المصبوبة (على سبيل المثال، BOPP، BOPET) حيث يعد توزيع الصبغة الموحد عبر عرض الفيلم أمرًا بالغ الأهمية للجودة البصرية. تستفيد تركيبات الحبر ذات الأحمال الصبغية العالية بالمثل من القص المشتت الذي يوفره الخلاط الديناميكي، خاصة عند التبديل بين دفعات الألوان مع الحد الأدنى من نفايات التنظيف.

كيفية اختيار خلاط الذوبان الديناميكي المناسب لخطك

يتضمن اختيار خلاط الذوبان الديناميكي مطابقة خمسة معلمات رئيسية لظروف العملية الخاصة بك. يؤدي الحجم الزائد إلى تعقيد ميكانيكي غير ضروري واستخدام الطاقة؛ إن التقليل من حجم الخلط يؤثر على جودة الخلط ويخاطر بفشل الختم.

1. القدرة الإنتاجية: حدد الطراز الذي تتوافق سعته المقدرة مع الحد الأقصى لمعدل الإنتاج لخط الصهر الخاص بك. بالنسبة للحزم الدوارة متعددة المواضع، يجب مراعاة إجمالي تدفق الذوبان من جميع مواضع المغزل، وليس موقعًا واحدًا فقط.
2. ضغط التشغيل: قم بقياس ضغط الذوبان عند مدخل الخلاط في ظل ظروف الإنتاج العادية وذروة الإنتاج. اختر معدل ضغط أعلى بنسبة 20% على الأقل من ذروة ضغط التشغيل لديك لضمان سلامة الختم على مدار سنوات من التشغيل المستمر.
3. نوع البوليمر واللزوجة: تتطلب المصهورات عالية اللزوجة (على سبيل المثال، PET عالي IV للخيوط الصناعية) أقطارًا أكبر للدوار وقوة دفع أعلى. قد تسمح ذوبان اللزوجة المنخفضة مثل النايلون 6 عند درجة حرارة المعالجة بتكوينات أصغر.
4. طريقة التدفئة: تعتبر التدفئة الكهربائية أسهل في التركيب ومناسبة لمعظم خطوط الألياف القياسية. يوفر تسخين الزيت توزيعًا أكثر اتساقًا لدرجة الحرارة على طول جسم الخلاط ويفضل عند معالجة البوليمرات الحساسة للحرارة أو عند الحاجة إلى التحكم الدقيق في درجة حرارة الذوبان (±1 درجة مئوية أو أفضل).
5. نسبة إضافة الماسترباتش: تتطلب نسب الإضافة الأعلى (أعلى من 5%) أو الأصبغة ذات الاختلافات الكبيرة في اللزوجة عن البوليمر الأساسي خلطًا أكثر كثافة - تفضل النماذج ذات القطر الأكبر وقدرة سرعة دوران أعلى.

أ useful selection checkpoint: if your masterbatch addition stream is less than 3% of main melt flow and the polymer pair has similar viscosity, a mid-range diameter unit at moderate rotation speed will typically suffice. If you are dosing functional additives above 5% or blending incompatible polymer grades, حدد فئة القطر الأكبر التالية وتأكد من أن قوة المحرك يمكن أن تتحمل الخدمة المستمرة عند 70-80% من عزم الدوران الأقصى .

اعتبارات التثبيت والتشغيل والصيانة

يحدد التثبيت الصحيح والصيانة الروتينية بشكل مباشر عمر الخدمة وأداء الخلط لخلاط الذوبان الديناميكي. تنطبق الممارسات التالية على معظم خطوط صهر البوليمرات الصناعية:

أفضل ممارسات التثبيت

• ضع الخلاط في أقرب مكان ممكن من نقطة حقن الأصبغة الرئيسية لتقليل طول التدفق غير المختلط قبل مضخة الغزل.
• تأكد من أن منطقة التسخين الخاصة بالخلاط تتطابق مع درجة حرارة العملية لأنبوب الصهر المجاور - يمكن أن يؤدي انقطاع درجات الحرارة لأكثر من 5 درجات مئوية إلى تغيرات موضعية في اللزوجة تقلل من كفاءة الخلط.
• قم بتركيب وحدة القيادة مع عزل الاهتزاز لمنع انتقال الضوضاء الميكانيكية إلى تيار الذوبان أو هيكل شعاع الغزل.
• تحقق من أن جميع وصلات الفلنجة مصنفة لفئة الضغط المحددة وأن مواد الحشية متوافقة مع البوليمر ودرجة حرارة المعالجة.

إجراءات بدء التشغيل وإيقاف التشغيل

• أlways bring the mixer body to full process temperature before starting the drive motor. Starting rotation in cold, high-viscosity melt risks overloading the drive and damaging rotor seals.
• قم بزيادة سرعة الدوران تدريجيًا أثناء بدء التشغيل - وتجنب القفز مباشرة إلى سرعة التشغيل، الأمر الذي قد يؤدي إلى ارتفاع الضغط عند المنبع.
• أثناء عمليات إيقاف التشغيل المخطط لها، قم بتقليل سرعة الدوران قبل قطع تدفق الذوبان لتجنب محاصرة المواد غير المخلوطة في الغرفة.

نقاط الصيانة الروتينية

• الأختام الميكانيكية: قم بالفحص في كل محطة صيانة مخطط لها (عادةً كل 3-6 أشهر في التشغيل المستمر). يعد تآكل الختم هو وضع الفشل الأكثر شيوعًا ويتم تسريعه بواسطة الأصباغ الكاشطة أو الحشوات.
• إزالة الدوار: تحقق من الفجوة بين الجزء الدوار وجدار الجزء الثابت وفقًا للمواصفات الأصلية - يؤدي التآكل المفرط إلى تقليل معدل القص وجودة الخلط دون إثارة إنذارات واضحة.
• نظام التدفئة: بالنسبة للوحدات التي يتم تسخينها بالزيت، افحص جودة الزيت ومعدل التدفق كل ثلاثة أشهر. يقلل زيت نقل الحرارة المتدهور من توحيد درجة الحرارة ويمكن أن يتسبب في تحلل البوليمر الموضعي.
• نظام القيادة: تحقق من زيت علبة التروس، ومحاذاة أداة التوصيل، وسحب تيار المحرك في كل فترة صيانة مجدولة. تشير الزيادة المستمرة في تيار المحرك في ظروف العملية الثابتة عادةً إلى زيادة لزوجة الذوبان أو مشكلة ميكانيكية في مجموعة الدوار.

فوائد الإنتاج لدمج خلاط الذوبان الديناميكي

بالنسبة لمنتجي الغزل الذين اعتمدوا تاريخيًا على الرقائق المصبوغة مسبقًا أو الخلط النهائي، فإن التحول إلى خلاط الذوبان الديناميكي في تكوين الغزل المباشر يوفر إنتاجًا قابلاً للقياس وتحسينات في الجودة:

• انخفاض مخزون المواد الخام: لا حاجة لتخزين مجموعة واسعة من الرقائق الملونة مسبقًا. تغطي شريحة طبيعية واحدة بالإضافة إلى مجموعة من مركزات الأصبغة الرئيسية مجموعة الألوان نفسها مع رأس مال عامل أقل بكثير مرتبط بالمخزون.
• تغيير اللون بشكل أسرع: يتطلب التبديل من لون إلى آخر فقط مسح خط جرعات الأصبغة الرئيسية والخلاط، وليس تطهير الطارد الكبير المحمل بالرقائق الملونة. يمكن أن تنخفض أوقات التغيير من عدة ساعات إلى أقل من 30 دقيقة في الأنظمة المحسنة جيدًا.
• جودة الغزل متسقة: تضمن تركيبة الذوبان الموحدة التي تدخل كل حزمة من المغازل أن يكون قطر الفتيل ومتانته ولونه ضمن المواصفات عبر العرض الكامل لشعاع متعدد المواضع - مما يقلل من تدرج البكرات غير المواصفات.
• المرونة لتطوير الألياف الوظيفية: أdding new performance additives requires only introducing a new masterbatch stream, without reformulating the base chip or retooling the main extruder.
• انخفاض تكلفة الطاقة لكل كيلوغرام: يؤدي التخلص من خطوة التركيب المنفصلة إلى إزالة دورة حرارة-تبريد-حرارة كاملة من تاريخ معالجة البوليمر، مما يقلل من استهلاك الطاقة الإجمالي ويحد من التدهور الحراري لسلاسل البوليمر.

تفيد الشركات التي تزود أسواق المنسوجات التقنية والأزياء السريعة - حيث تعد سرعة الألوان وفترات التسليم القصيرة من المتطلبات التنافسية - أن القدرة على تبديل الألوان في منتصف الإنتاج دون إيقاف خط الغزل هي أمر ضروري. ميزة تشغيلية حاسمة الذي يبرر استثمار رأس المال في معدات خلط الذوبان الديناميكي.

الأسئلة المتداولة حول خلاطات الذوبان الديناميكية

هل يمكن لخلاط الذوبان الديناميكي التعامل مع الإضافات الكاشطة مثل TiO2 أو حشوات السيراميك؟

نعم، ولكن يجب اختيار مواد الدوار والغرفة بشكل مناسب. بالنسبة للأصباغ غير العضوية والحشوات المعدنية التي تزيد صلابة موهس 5، يوصى باستخدام سبائك الفولاذ المتصلبة أو الأسطح المطلية بالسيراميك لمناطق تلامس الجزء الدوار والجزء الثابت. توقع فترات زمنية أقصر لخدمة الختم مقارنة بعمليات الصباغ العادي - قم بجدولة فحص الختم الميكانيكي كل 2-3 أشهر بدلاً من 6 أشهر.

هل خلاط الذوبان الديناميكي مناسب لغزل الألياف ثنائية المكونات؟

بالنسبة للغزل ثنائي المكونات حيث يجب أن يظل تيارا بوليمر منفصلين حتى المغزل (قلب غمد، جنبًا إلى جنب)، يتم تركيب خلاط ديناميكي على كل تيار فردي بدلاً من التدفق المدمج. وهذا يضمن أن يكون كل مكون متجانسًا داخليًا قبل الوصول إلى لوحة توزيع المكونات الثنائية. إن خلط التيارين معًا قبل المغزل سيبطل الغرض من البنية ثنائية المكونات.

كيف تؤثر سرعة الدوران على جودة الألياف؟

تزيد سرعة الدوران الأعلى من كثافة القص وتحسن الخلط التوزيعي، لكن القص المفرط على البوليمرات الحساسة للقص (على سبيل المثال، بعض درجات النايلون أو PET عالي IV) يمكن أن يسبب تدهور الوزن الجزيئي أو انقسام السلسلة. لكل نظام بوليمر مضاف، هناك نافذة سرعة دوران مثالية حيث يتم تعظيم توحيد الخلط دون انخفاض IV قابل للقياس. يتم إنشاء ذلك عادةً أثناء التشغيل من خلال مؤشر تدفق الذوبان أو قياسات اللزوجة بسرعات مختلفة للخلاط.

ما هو وقت الإقامة النموذجي في خلاط الذوبان الديناميكي؟

يعتمد وقت الإقامة على حجم الغرفة ومعدل الإنتاجية، ولكن يتم الاحتفاظ به قصيرًا عمدًا - عادةً من بضع ثوانٍ إلى أقل من دقيقة - لتجنب التدهور الحراري. يحقق الخلاط الديناميكي في ثوانٍ ما يحتاج الخلاط الثابت إلى مسارات تدفق أطول بكثير لإنجازه ، مما يجعلها أكثر إحكاما بكثير لواجب الخلط المكافئ. يحد وقت الإقامة القصير هذا أيضًا من تراكم تاريخ الحرارة على البوليمرات الحساسة للحرارة
